Kubernetes HorizontalPodAutoscaler

HorizontalPodAutoscaler



포드의 오토스케일링에 대해서 알아본다. 레플리카셋으로 구성된 포드는 원하는 숫자만큼 포드를 유지시켜주지만 오토스케일링을 할 수 있는 기능은 없다. 그렇기 때문에 포드를 오토스케일링하려면

별도의 포드를 구성해 오토스케일링을 해야한다. 이런 기능을 해주는 것이 HorizontalPodAutoscaler 이다.



오토스케일링하는 방법에는 스케일 업,다운 또는 스케일 인,아웃이 있는데 스케일 업,다운은 VPA (VerticalPodAutoscaler) 라는 기능을 사용하고 스케일 인, 아웃은 HPA (HorizontalPodAutoscaler) 를 사용한다.

지금 알아볼 것은 HPA 이다.

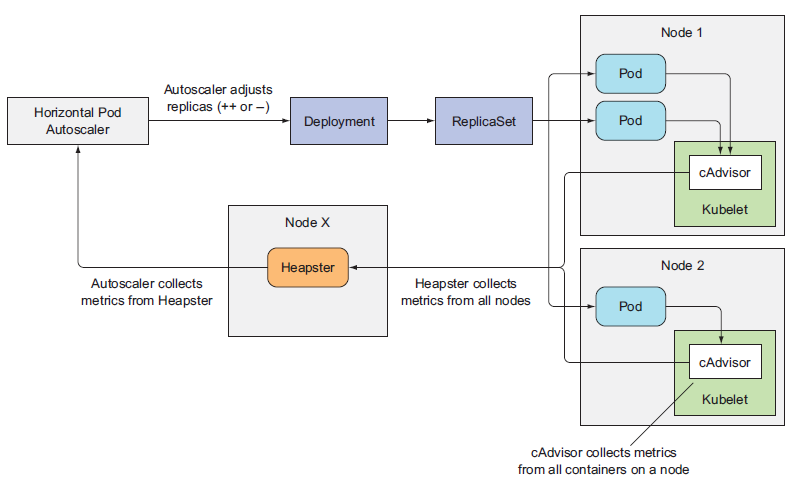

오토스케일링 프로세스



오토스케일링 프로세스는 세 단계로 나눌 수 있다.

1. 스케일된 리소스 객체가 관리하는 모든 포드의 메트릭을 가져옴

2. 지정된 목표 값에 메트릭을 가져오는 데 필요한 포드 수를 계산

3. 스케일된 리소스의 복제본 필드를 업데이트





노드 X 부분은 힙스터로 되어있는데 이제 힙스터는 사용하지 않으니 메트릭서버 또는 프로메테우스를 사용하면 된다.

이렇게 가져온 데이터를 통해 지정된 목표값 (cpu, memory 등) 과 현재 포드 수를 계산해 포드를 늘려야할지 줄여야 할지 결정한다.



가져온 데이터를 계산하여 목표값보다 현재 사용중인 사용량이 많다면 HPA는 Deployment의 유지해야하는 복제수 숫자를 늘린다. 이렇게 Deployment 수정하면 Replicaset은 새로운 포드를 생성해야함을 인지하고 스케줄러에게 새로운 포드를 생성하라고 전달한다. 그러면 스케줄러는 새로운 포드를 생성할 노드를 결정하고 해당 노드의 Kubelet에게 포드를 생성하라고 요청한다. 그러면 Kubelet은 Deployment의 템플릿에 정의된 대로 포드를 생성한다. 여기까지가 포드 오토스케일링이 되는 과정이다.





HPA의 계산 매커니즘





우선 CPU 타켓 기준으로 설명을 하겠다.

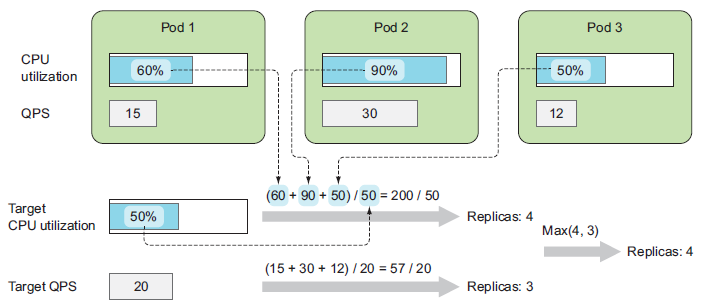

현재 세개의 포드가 구동 중이고 오토스케일링을 목표 값은 CPU 50%이다. 50%가 넘으면 스케일 아웃이 되는 설정인 상태



HPA는 메트릭 서버에서 가져온 값을 계산하기 시작한다. 세 포드의 평균 / 목표값 을 계산하여 구동되어야할 Replicas를 결정하는데 여기서 3.6이 나왔다면 HPA는 소수점 반올림으로 4개를 실행해야한다고 결정 내린다. 그렇게 되면 스케일 아웃이되는데 아래에 Target QPS 부분도 확인해보자



위의 그림의 경우 오토스케일링 정책이 2개가 설정되어있는 경우이다. 목표값이 50%가 넘거나 QPS 지표가 목표값을 넘거나 하면 스케일 아웃을 하는 경우이다. 근데 그림을 보면 CPU 지표를 보면 스케일 아웃을 해야하는데 QPS는 현재 상태를 유지해도 되는 지표이다. 이런 경우 어떤 값을 따를까? 가장 높은 값을 목표 값으로 설정한다. 둘중 하나라도 스케일아웃이 필요하면 그 포드는 스케일 아웃된다.



이것만 알아두면 좋을것 같다. 어떤 목표값을 여러개 지정하더라도 그중 하나의 값이 스케일 아웃에 해당된다면 다른 값들은 무시되고 스케일 아웃이 진행된다.



스케일 아웃 계산법을 알아봤으니 스케일인에 대한 계산법도 알아본다.

목표한 값이 50이고 세개의 포드 값이 90이다. 각 포드당 CPU가 30%인경우



그렇게 되면 90/50 = 1.8이 된다. 필요한 포드의 수가 1.8개, 반올림하면 2개



즉 2개의 포드가 필요한 계산이 나오므로 HPA는 실행중인 포드의 수를 2개로 맞추기 위해 하나의 포드를 랜덤으로 삭제하게된다.





HPA 만들기

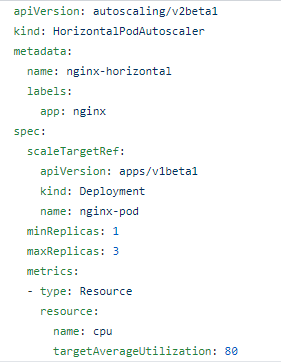

- cpu의 평균 값이 80%이상되면 스케일 아웃을 하는  HPA를 생성한 예제이다.
