Kafka

- Pub-Sub 모델의 메시지 큐이고 분산환경에 특화되어 설계되었음

- 기존 RabbitMQ와 같은 다른 메시지큐와의 성능차이(훨씬 빠르게 처리)가 나며 그 외에도 클러스터 구성, Fail-Over, Replication과 같은 여러가지 특징을 가짐

- 아파치 카프카는 분산 스트리밍 플랫폼이며 데이터 파이프라인을 만들때 주로 사용

- 대용량의 실시간 로그처리에 특화되어 있는 솔루션이며 데이터를 유실없이 안전하게 전달하는 것이 주목적인 메세지 시스템에서 Fault-Tolerant한 안정적인 아키텍처와 빠른 퍼포먼스로 데이터를 처리할 수 있음

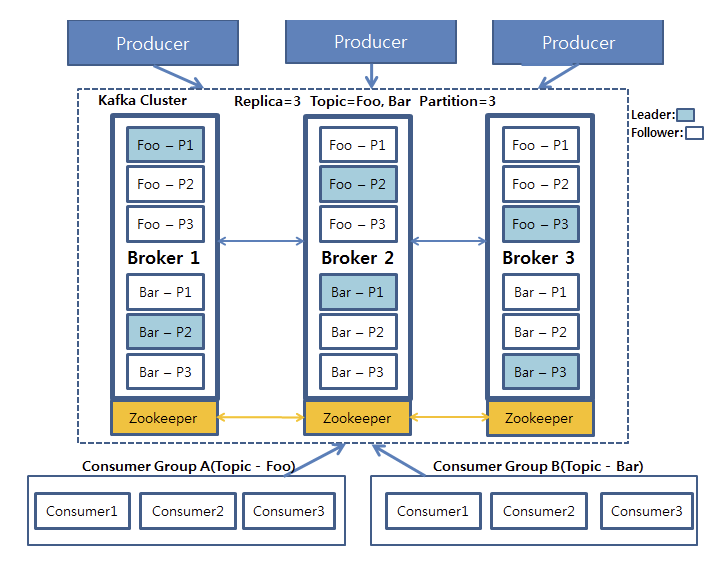

아키텍처

1. Producer가 데이터를 카프카에 적재

2. Foo와 Bar는 각각 3개의 파티션으로 나뉘어져 있고 이 각각의 파티션들은 3개의 복제본으로 복제

3. 3개의 복제본 중에는 하나의 리더(하늘색)가 선출되게 되고 이 리더가 모든 데이터의 읽기/쓰기 연산을 담당

4. 카프카 클러스터에서 데이터를 가져오게 될 때는 컨슈머 그룹 단위로 가져옴

(이 컨슈머 그룹은 자신이 가져와야하는 토픽 안의 파티션의 데이터를 Pull 하게 되고 각각 컨슈머 그룹안의 컨슈머들이 파티션이 나뉘어져 있는 만큼 데이터를 처리)

5. 저장된 데이터를 Consumer Group A와 B가 각각 자신이 처리해야할 Topic을 가져옴

- 파티션들은 운영 도중 그 수를 늘릴 수 있지만 절대 줄일 수 없음 (파티션을 늘리는 것은 신중하게 고려)

용어

- 프로듀서 (Producer)

데이터를 발생시키고 카프카 클러스터에 적재하는 프로세스
메시지 송신 API
특정 Topic에 해당하는 메시지를 생성하는 프로세스, 메시지를 Broker에 전달 (발행/Publish)
Producers는 데이터를 그들이 선택한 Topic으로 Publish
Producers가 메시지를 실제로 어떤 Partition으로 전송할지는 사용자가 구현한 Partition 분배 알고리즘에 의해 결정

(예를 들어 Round-Robin 방식의 Partition 분배 알고리즘을 구현하여 각 Partition에 메시지를 균등하게 분배하도록 하거나, 메시지의 키를 활용하여 알파벳 A로 시작하는 키를 가진 메시지에 P0에만 전송하고, B로 시작하는 키를 가진 메시지는 P1에만 전송하는 형태로 구성도 가능)

- 카프카 클러스터 (Kafka Cluster) : 카프카 서버로 이루어진 클러스터

브로커 (Broker)
- 카프카 서버
- Topic을 기준으로 메시지 관리
- Broker는 클러스터로 구성 (이에 대한 분산처리는 Zookeeper가 처리)
- Producers와 Consumer가 만날 수 있도록 메시지를 관리하는 서버 클러스터로 Producer에게서 전달받은 메시지를 Topic별로 분류
- 여러대의 Broker Cluster로 구성 가능하며, Zookeeper에 의해 각 노드가 모니터링
주키퍼 (Zookeeper)
- 분산 코디네이션 시스템으로 카프카 브로커를 하나의 클러스터로 코디네이팅하는 역활을 하며 카프카 클러스터의 리더를 발탁하는 방식도 주키퍼가 제공하는 기능을 이용
토픽 (Topic)
- 카프카 클러스터에 데이터를 관리할 시 그 기준이 되는 개념, 토픽은 카프카 클러스터에서 여러개 만들 수 있으며 하나의 토픽은 1개 이상의 파티션으로 구성 (어떤 데이터를 관리하는 하나의 그룹 개념으로 생각하면 됨)
- 발행(Publish)된 메시지들의 카테코리
- 유사한 메시지들의 집합으로 Producer는 메시지를 전달한 Topic을 반드시 지정해야함
- Partition 단위로 클러스터 각 서버들에 분산 저장
- 각 Partition은 0부터 1씩 증가하는 offset 값을 메시지에 부여 (Partition내 메시지 식별)
- 클러스터 내 메시지들은 설정된 기간동안 유지 후 삭제
파티션 (Partition)
- 각 토픽 당 데이터를 분산 처리하는 단위, 카프카에서는 토픽안에 파티션을 나누어 그 수대로 데이터를 분산처리함 (카프카 옵션에서 지정한 Replica의 수만큼 파티션이 각 서버들에게 복제)
- 로드밸런싱을 목적으로 Topic을 분할하는 것을 의미
리더, 팔로워 (Leader, Follower)
- 카프카에서는 각 파티션당 복제된 파티션 중에서 하나의 리더가 선출, 이 리더는 모든 읽기/쓰기 연산을 담당, 리더를 제외한 나머지는 팔로워가 되고 이팔로워들은 단순히 리더의 데이터를 복사하는 역활만 수행
로그 (Log)
- Producers가 생성한 메시지
리플리케이션 (Replication)
- Fault Tolerance 위해 Partition 단위로 복제

- 컨슈머 그룹 (Consumer Group)

컨슈머의 집합을 구성하는 단위, 카프카에서는 컨슈머 그룹으로서 데이터를 처리하며 컨슈머 그룹안의 컨슈머 수만큼 파티션의 데이터를 분산처리하게 됨
메시지 수신 API
Broker에게서 구독(Subscribe)하는 Topic의 메시지를 가져와 사용(처리)하는 프로세스
Topic에 할당된 쓰레드 개수만큼 쓰레드가 만들어지면 Partition으로부터 메시지를 읽음
하나의 쓰레드는 1개 이상 Partition으로 부터 메시지를 읽을 수 있음
Public void run 메소드 내에 while(is.hasNext())에서 블록킹 되어 있다가 Partition으로 메시지가 들어오면 이 곳에서 메시지를 읽음, 따라서 다른 타겟으로 메시지를 처리하는데 적합한 장소
(메시지를 파일로 저장하던지 대용량 입력이 가능한 하둡이나 NoSQL로 저장하기에 유용)

- 컨슈머 API (Consumer API)

컨슈머에 두 가지 API 제공 (Simple Consumer API, High-Level Comsumer API)
세부적인 것들은 모두 추상화되어 있어 몇 번의 간단한 함수 호출로 Consumer를 구현할 수 있는 High-Level Consumer API
offset과 같은 세부적인 부분까지 다룰 수 있지만 이 때문에 구현하기가 상당히 까다로운 Simple Consumer API가 제공

카프카 파티션 읽기, 쓰기

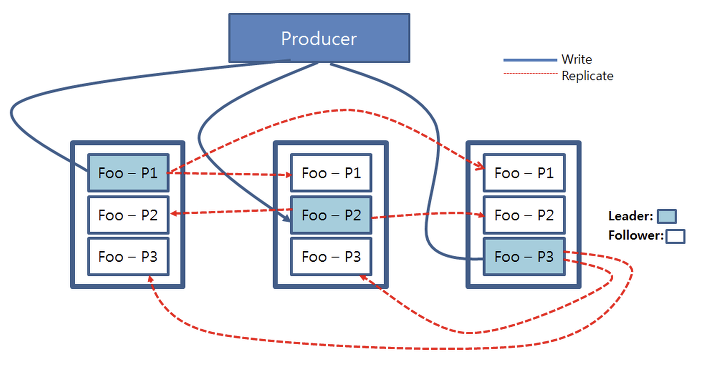

- 카프카에서 읽기/쓰기 연산은 카프카 클러스터 내의 리더 파티션들에게만 적용

- 하늘색으로 칠해진 각 파티션들은 리더 파티션이며 이 파티션들에게 프로듀서가 쓰기 연산을 진행

- 리더 파티션에 쓰기가 진행되고 난 후 업데이트된 데이터는 각 파티션들의 복제본들에게 복사

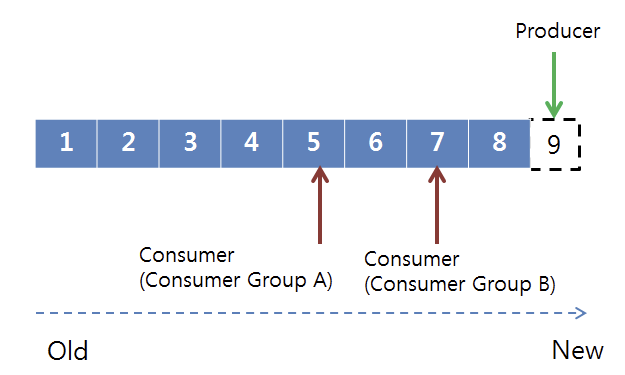

- 카프카는 데이터를 순차적으로 디스크에 저장

- 프로듀서는 순차적으로 저장된 데이터 뒤에 붙이는 Append 형식으로 Write 연산을 진행

- 이때 파티션들은 각각의 데이터들의 순차적인 집합인 오프셋(offset)으로 구성

- 컨슈머 그룹의 각 컨슈머들은 파티션의 오프셋을 기준으로 데이터를 순차적으로 처리하게 됨

- 중요한 것은 컨슈머들은 컨슈머 그룹으로 나뉘어서 데이터를 분산 처리하게 되고 같은 컨슈머 그룹 내에 있는 컨슈머 끼리 같은 파티션의 데이터를 처리할 수 없음

- 파티션에 저장되어 있는 데이터들은 순차적으로 데이터가 저장되어 있으며 이 데이터들은 설정값에 따라 데이터를 디스크에 보관 (기본 7일)

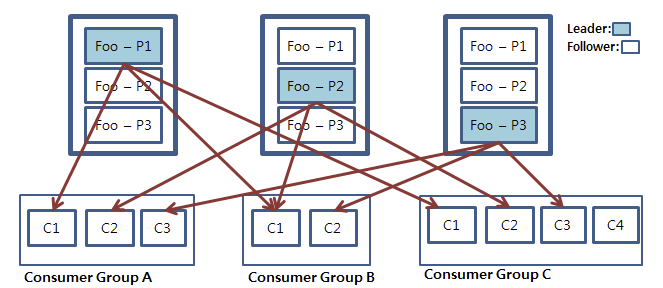

- 컨슈머 그룹단위로 그룹 내 컨슈머들이 각각 파티션의 데이터를 처리하는 모습을 나타낸 것으로 만일 컨슈머와 파티션의 개수가 같다면 컨슈머는 각 파티션을 1:1로 맡게 됨

- 만일 컨슈머 그룹안의 컨슈머의 개수가 파티션의 개수보다 적을 경우 컨슈머 중 하나가 남는 파티션의 데이터를 처리

(컨슈머 개수가 파티션의 개수보다 많을 경우 컨슈머는 파티션의 개수가 많을때까지 대기)

사용 예제

Why Use It? 왜 사용하나요?

- High-throughput message capacity

쉽게 이야기해서 단 시간 내에 엄청난 양의 데이터를 컨슈머 쪽으로 전달 가능합니다. 다른 경쟁 제품에 비해 많은 양의 데이터 전송이 가능한 이유는 크게 두 가지 있는데 우선 첫째, 기존의 메세지 시스템이 메세지 브로커 쪽에서 가지고 있던 모든 복잡한 과정 또는 연산들을 제거했고 둘째, 하나의 토픽에 대해 여러 개의 파티션으로 분할 할 수 있도록 해서 컨슈머 쪽에서 분산 처리할 수 있도록 하였습니다. 좀더 자세히 설명하자면 기존의 메세지 시스템들은 (RabbitMQ 같은) 각각의 토픽에 대해 컨슈머들의 인덱스 (데이터를 어디까지 전송받았는지를 알려주는) 정보를 메세지 브로커 쪽에서 관리하였는데 카프카는 이 부분을 컨슈머 쪽으로 책임을 옮겼으며 또한 메세지를 유지하는 방법도 메모리에 잠시 보관하였다가 컨슈머에 전송된 후 삭제하는 방법이 아니라 일반 파일에 Log 형식으로 (데이터가 날짜순으로 저장되고 Append만 가능한 형식) 관리하여 전송 후에 Delete 연산이 필요없는 방식을 사용하고 있습니다. 또한 토픽의 분할 기능을 제공하여 같은 토픽에 대해 여러 개의 컨슈머가 동시에 메세지를 전송 받는 등의 분산 처리를 지원하여 많은 양의 데이터 전송을 가능하게 하고 있습니다.

- Scalability와 Fault tolerant

카프카는 클러스터 모드를 지원하고 있으며 위에 언급했던 토픽 파티셔닝 (하나의 토픽을 여러 개의 파티션으로 나눌 수 있는 기능)과 파티션 복제 (Replication) 기능을 통해 확장성과 Fault tolerant (부분적으로 고장나더라도 중요한 기능들은 정상적으로 작동하는 특성)을 제공하고 있습니다.

- 메세징 시스템 외에 다양한 용도로 사용 가능

일반적인 메세징 시스템과 달리 카프카는 다양한 용도로 사용 가능하며 자세한 사용 용도에 대해서는 아래의 글을 참조하세요.

Use Cases (카프카의 사용 용도의 예)

- Messaging System: 가장 일반적으로 많이 사용되고 있는 용도로 메세지 제공자 (Producer 또는 Source)와 수신자 (Consumer 또는 Sink) 사이에서 메세지를 전달해주는 역할을 합니다. 각각의 컨슈머 (또는 컨슈머 그룹)는 전달받기를 원하는 메세지의 토픽에 구독 신청해야 하며 하나의 토픽에 여러 컨슈머가 구독 신청 할 수 있습니다. (이 경우에 메세지는 구독신청한 모든 컨슈머한테 Broadcast 됩니다.)

- Website Activity Checking 및 Monitoring: 링크드인에서 처음 만들고 사용했던 목적처럼 웹사이트가 정상적으로 돌아가는지 또는 웹사이트 사용 시 유저들의 패턴이 어떻게 되는지 모니터링 또는 웹사이트 이벤트 체킹의 목적으로도 사용 가능하며 (중간에서 메세지를 전달하는 중간자의 역할을 할 수도 있지만 메세지 자체가 디스크에 일정 기간 동안 로깅이 되어 있기 때문에 직접 분석도 가능합니다.)

- Log Aggregation: 하나의 웹사이트가 여러 대의 서버로 운영되고 있다면 (대부분의 엔터프라이즈 웹사이트들이 그렇듯이) 각각의 서버에 있는 로그를 통합해주는 시스템 구축에도 사용 가능합니다.

- Stream Processing & Batch Processing: 요즘 빅데이터 쪽에서 가장 핫한 Spark나 Storm같은 Stream Processing (스트림 처리)을 지원하는 플랫폼이나 Hadoop과 같이 Batch Processing (일괄 처리)을 지원하는 플랫폼과 연결햐여 메세지의 변환도 가능합니다.

- Etc: 그 외에 연결된 DB나 서치 엔진의 일시적 서비스 장애 때문에 다운이 되었을 때 메세지들을 잠시 저장해줄 수 있는 임시 버퍼의 역할도 가능하며 Operational metrics (각각의 토픽에 대해 들어오는 메세지의 수를 정기적으로 체크하여 그 수가 너무 낮거나 높을 때 문제가 있는 확인차 운영팀에 메일등을 통해 알려주는 용도)나 Event sourcing (특정 이벤트들을 시간 순으로 기록하여 나중에 필요할 때 사용하는 용도) 등의 용도로도 사용되고 있습니다.
